Question 1

Was ist ein Durchbruchsvorschlag und welche Rolle spielt dieser bei der TGA-Planung?

Accepted Answer

Ein Durchbruchsvorschlag beschreibt die geplante Oeffnung in einer Wand oder Decke, durch die Rohre, Kanaele oder Kabel eines Gewerks gefuehrt werden sollen. Er definiert Position und Abmessungen des spaeteren Durchbruchs und muss mit Architektur und Statik abgestimmt werden, bevor er ausgefuehrt wird. Traditionell werden Durchbrueche manuell in das Modell eingezeichnet und gepflegt, was sehr zeitaufwaendig und fehleranfaellig ist. mh-BIM erzeugt Durchbruchsvorschlaege automatisch auf Basis der geplanten Rohr- und Kanaltrassen. Position und Abmessungen werden direkt aus den beteiligten Bauteilen berechnet und bei Aenderungen angepasst.

Question 2

Wie laeuft die Abstimmung von Durchbruechen zwischen TGA, Architektur und Statik ab?

Accepted Answer

Die Durchbruchsplanung ist ein koordinationsintensiver Prozess: TGA-Planende schlagen Oeffnungen vor, Architektur und Tragwerksplanung pruefen und geben diese frei oder fordern Anpassungen. Ohne strukturierten Austausch entstehen schnell Missverstaendnisse, inkonsistente Planstaende und Freigaben gehen unter. Im BIM-Umfeld hat sich dafuer das BCF-Format (BIM Collaboration Format) als Standard etabliert, das modellbasierte Kommentare und Statusverfolgung ermoeglicht. mh-BIM verfuegt ueber einen integrierten BCF-Manager, der diesen Abstimmungsprozess direkt aus dem Modell heraus unterstuetzt und den Austausch mit den gängigen CDE-Plattformen, wie BIMcollab, ermoeglicht.

Question 3

Was passiert mit Durchbruchsvorschlaegen, wenn sich die TGA-Planung nachtraeglich aendert?

Accepted Answer

Aendert sich Rohrfuehrung, Kanalabmessungen oder Trassenfuehrung nach der ersten Durchbruchsplanung, muessen alle betroffenen Durchbruchsvorschlaege ueberprueft und ggf. angepasst werden. Manuell ist das aufwaendig und fehleranfaellig, insbesondere wenn viele Gewerke betroffen sind. Ideal ist eine referenzierte Verknuepfung zwischen TGA-Bauteil und Durchbruchskoerper, sodass Aenderungen automatisch uebernommen werden. In mh-BIM sind Durchbruchsvorschlaege mit den zugehoerigen Bauteilen assoziiert. Aendern sich Lage oder Abmessungen, passt sich der Durchbruchskoerper automatisch an – einschliesslich Beschriftung und Bemassung.

Question 4

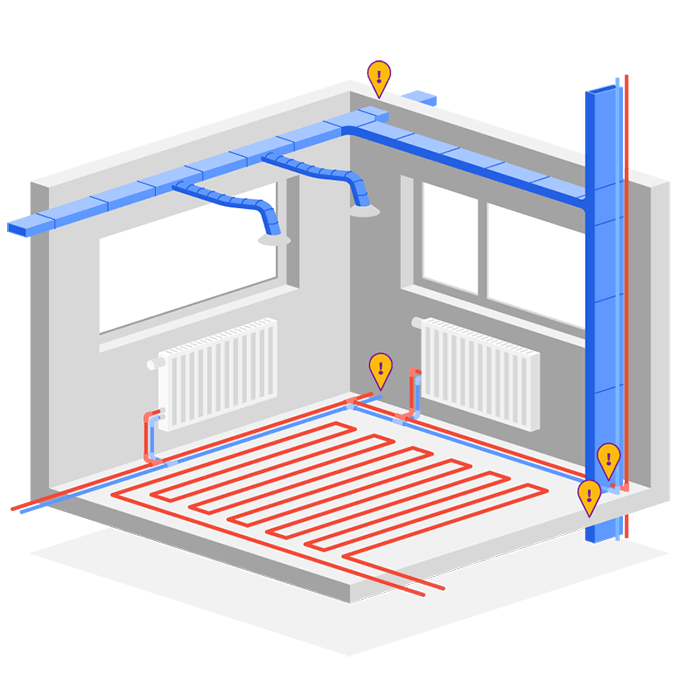

Wie werden Kollisionen zwischen TGA-Trassen und der Gebaeudestruktur erkannt?

Accepted Answer

Kollisionen zwischen Leitungen (Rohre, Kanaele, Kabeltrassen) und Bauteilen wie Waenden, Decken oder Traegern sind in der TGA-Planung alltäglich und manuell nur schwer zu erkennen. Im BIM-Workflow erfolgt die Kollisionspruefung rechnergestuetzt, entweder innerhalb eines Gewerks oder gewerkeuebergreifend, z. B. ueber IFC-Modelle. Mit mh-BIM von mh-software werden Kollisionen automatisch erkannt, sowohl im eigenen Gebaeudemodell als auch im Abgleich mit Architektur-IFC. Konfliktstellen werden direkt im 3D-Modell visualisiert und koennen gezielt bearbeitet werden.

Question 5

Was ist der IFC-Standard und welche Rolle spielt die VDI 2552 Blatt 11 bei der Durchbruchsplanung im BIM?

Accepted Answer

Der IFC-Standard (Industry Foundation Classes) ist ein offenes, herstellerneutrales Datenformat für den Austausch von BIM-Modellen. Entwickelt wird er von buildingSMART International. IFC ermöglicht, dass Fachmodelle aus Architektur, Tragwerk und TGA softwareübergreifend zusammengeführt und koordiniert werden.

Die Richtlinie VDI 2552 Blatt 11 beschreibt konkrete BIM-Anwendungsfälle (Use Cases) und strukturiert deren Umsetzung. Dazu gehören auch Prozesse, bei denen mehrere Gewerke koordiniert werden müssen, wie die Durchbruchsplanung. Zur eindeutigen Beschreibung von Durchbrüchen sind insbesondere die IFC-Typen IfcOpeningElement und ProvisionForVoid relevant. Ohne korrekte Normeinhaltung funktionieren IFC-basierte Abstimmungen nicht zuverlässig.

mh-BIM weist Durchbruchskörpern automatisch den passenden IFC-Typ gemäß VDI 2552 Blatt 11 zu – ohne manuellen Aufwand.
