Planerstellung mit mh-BIM

Planerstellung & Abgabe

Höchste Qualität für Ihre Pläne, IFC-Modelle und Massenauszüge.

Planerstellung mit mh-BIM

Abgabedokumente in höchster Qualität

  • Alle Abgabedokumente (z.B. Pläne, Massensauszüge oder IFC-Modelle) sind immer auf dem aktuellen Stand.
  • Bei Änderungen passen sich Beschriftungen automatisch an.
  • Hoch qualitativer IFC-Export für einen optimalen BIM-Workflow.
  • Plankopfattribute übergreifend mit Excel bearbeiten.
  • Folgende Export-Formate werden unterstützt: IFC, PDF, 2D- & 3D-DWG, DXF.
  • Optionaler Export des Gebäudetechnik-Modells für Revit®
  • Verschiedene Darstellungsarten mit individuellen Benutzervorgaben für Farben, Schraffuren, LT-Faktoren, Linienstärken und Layer-Zuweisungen.
Mehrere Pläne mit Grundriss-Ansichten eines Luftkanal-, Heizung-, und Sanitärnetzes.

Abgabedokumente in höchster Qualität

  • Alle Abgabedokumente (z.B. Pläne, Massensauszüge oder IFC-Modelle) sind immer auf dem aktuellen Stand.
  • Bei Änderungen passen sich Beschriftungen automatisch an.
  • Hoch qualitativer IFC-Export für einen optimalen BIM-Workflow.
  • Plankopfattribute übergreifend mit Excel bearbeiten.
  • Folgende Export-Formate werden unterstützt: IFC, PDF, 2D- & 3D-DWG, DXF.
  • Optionaler Export des Gebäudetechnik-Modells für Revit®
  • Verschiedene Darstellungsarten mit individuellen Benutzervorgaben für Farben, Schraffuren, LT-Faktoren, Linienstärken und Layer-Zuweisungen.
Mehrere Pläne mit Grundriss-Ansichten eines Luftkanal-, Heizung-, und Sanitärnetzes.

Optimaler Workflow zur Planerstellung

Dank der intelligenten Verknüpfung des Modells mit allen Abgabedokumenten, können Sie sicher gehen, dass diese Ihren hohen Qualitätsansprüchen gerecht werden.

Ansichten einfach erstellen

Grundriss-, Seiten-, Isometrie- oder Detailansichten werden direkt aus dem Modell heraus erstellt. Mit den flexiblen Ausschnitt-Funktionen können diese exakt bestimmt werden. Bei Seitenansichten, als auch in der Isometrie ist es zudem möglich Architekturschnitte einzublenden, um so noch wertigere Pläne zu erstellen.

Individuelle Darstellungsarten und Auftraggeber-spezifische Layer-Definitionen (z.B. Farben, Schraffuren, Linienstile und LT-Faktoren) sind ebenfalls abbildbar. Der Detailgrad bzw. die Darstellungstiefe kann schnell geändert und entsprechend angepasst werden.

Draufsicht eines Luftkanalnetzes, von dem ein Ausschnitt definiert wird, um eine Ansicht zu erstellen.
Ausschnitt eines Plans in der Draufsicht mit mehreren Beschriftungen und Bemaßungen.

Intelligente Beschriftungen und Bemaßungen

Beschriftungen, Bemaßungen sind immer aktuell, da die Ansichten direkt mit dem Modell verknüpft sind. So können Sie sich auch bei Änderungen darauf verlassen, dass diese immer den exakten Modelldaten entsprechen.
Höhenkoten werden ebenfalls aus dem Modell entnommen und müssen nicht händisch gepflegt werden. Verschieben sich die Objekte oder verändern sich die Dimensionen, passen sich die Höhenkoten in allen Plänen automatisch an.
Dank frei definierbaren Templates können unterschiedliche Beschriftungsvarianten festgelegt werden. Je nach Informationstiefe lassen sich so die Beschriftungen auf Knopfdruck anpassen.

Immer aktuelle Pläne

Die erstellten Ansichten lassen sich bequem per Drag & Drop in den Plänen platzieren. Wenn gewünscht können die Ansichten auch automatisch in die jeweiligen Pläne eingefügt werden.
Plankopfattribute können Sie übergreifend mit Excel bearbeiten. So sind sämtliche Plankopfattribute aller Pläne mit nur wenigen Klicks ausgefüllt. Gerade nachträgliche Änderungen oder Schreibfehler können so schnell korrigiert werden.

Plan in der Draufsicht mit Beschriftungen und Bemaßungen, die immer aktuell sind.
Datenblätter eines Massenauszugs für die Abgabe

Massenauszüge auf Knopfdruck

Massenauszüge sind zu jeder Zeit aktuell und mit nur wenigen Klicks erstellt. Mit Hilfe der Filter-Funktion ist es zudem möglich individuelle Massenauszüge zu generieren.

Für die Ausschreibung lassen sich alle relevanten Informationen per IFC an die gängigen AVA-Programm weitergeben.

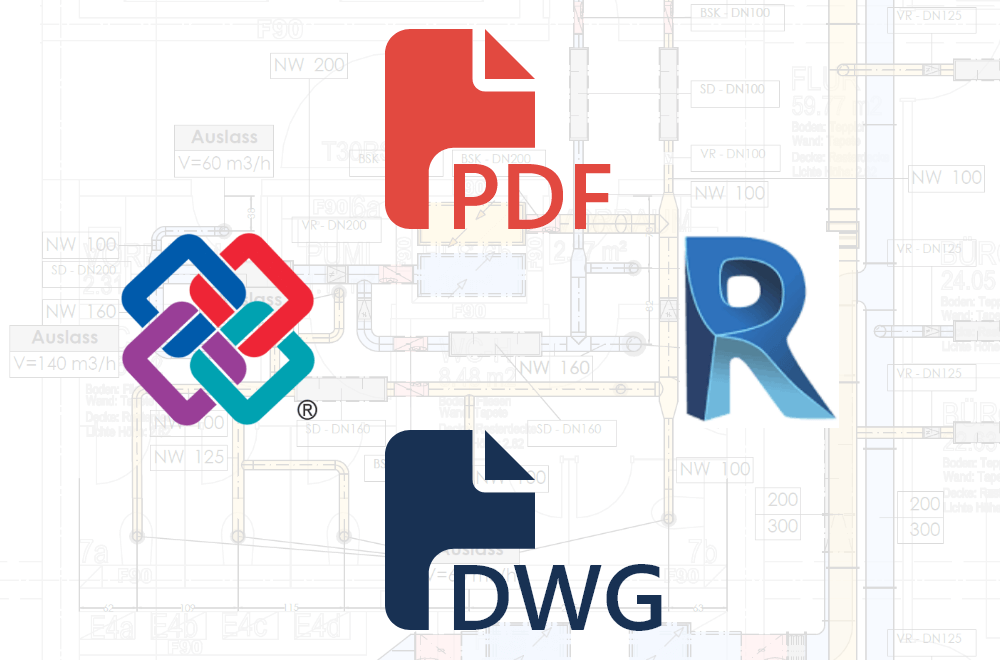

IFC-Modell und Planabgabe

Die fertigen Pläne können als DWG- oder PDF-Datei exportiert werden. Um das Modell an Planungsbeteiligte weiterzugeben, eignet sich der 3D-DWG- oder IFC-Export. Insbesondere der IFC-Export unterstützt den OpenBIM-Workflow ideal und hat sich in der Praxis bewährt.

Ebenso können native AutoCAD® MEP-Zeichnungen und Revit® MEP-Projekte aus dem mh-Modell erzeugt werden.

Optimaler Workflow zur Planerstellung

Dank der intelligenten Verknüpfung des Modells mit allen Abgabedokumenten, können Sie sicher gehen, dass diese Ihren hohen Qualitätsansprüchen gerecht werden.

Grundriss-, Seiten-, Isometrie- oder Detailansichten werden direkt aus dem Modell heraus erstellt. Mit den flexiblen Ausschnitt-Funktionen können diese exakt bestimmt werden. Bei Seitenansichten, als auch in der Isometrie ist es zudem möglich Architekturschnitte einzublenden, um so noch wertigere Pläne zu erstellen.

Individuelle Darstellungsarten und Auftraggeber-spezifische Layer-Definitionen (z.B. Farben, Schraffuren, Linienstile und LT-Faktoren) sind ebenfalls abbildbar. Der Detailgrad bzw. die Darstellungstiefe kann schnell geändert und entsprechend angepasst werden.

Beschriftungen, Bemaßungen sind immer aktuell, da die Ansichten direkt mit dem Modell verknüpft sind. So können Sie sich auch bei Änderungen darauf verlassen, dass diese immer den exakten Modelldaten entsprechen.

Höhenkoten werden ebenfalls aus dem Modell entnommen und müssen nicht händisch gepflegt werden. Verschieben sich die Objekte oder verändern sich die Dimensionen, passen sich die Höhenkoten in allen Plänen automatisch an.

Dank frei definierbaren Templates können unterschiedliche Beschriftungsvarianten festgelegt werden. Je nach Informationstiefe lassen sich so die Beschriftungen auf Knopfdruck anpassen.

Die erstellten Ansichten lassen sich bequem per Drag & Drop in den Plänen platzieren. Wenn gewünscht können die Ansichten auch automatisch in die jeweiligen Pläne eingefügt werden.

Plankopfattribute können Sie übergreifend mit Excel bearbeiten. So sind sämtliche Plankopfattribute aller Pläne mit nur wenigen Klicks ausgefüllt. Gerade nachträgliche Änderungen oder Schreibfehler können so schnell korrigiert werden.

Massenauszüge sind zu jeder Zeit aktuell und mit nur wenigen Klicks erstellt. Mit Hilfe der Filter-Funktion ist es zudem möglich individuelle Massenauszüge zu generieren.

Für die Ausschreibung lassen sich alle relevanten Informationen per IFC an die gängigen AVA-Programm weitergeben.

Die fertigen Pläne können als DWG- oder PDF-Datei exportiert werden. Um das Modell an Planungsbeteiligte weiterzugeben, eignet sich der 3D-DWG- oder IFC-Export. Insbesondere der IFC-Export unterstützt den OpenBIM-Workflow ideal und hat sich in der Praxis bewährt.

Ebenso können native AutoCAD® MEP-Zeichnungen und Revit® MEP-Projekte aus dem mh-Modell erzeugt werden.

„Pläne und Massenauszüge sind definitiv auf dem neusten Stand.“

Tobias Böhm

Danzer Ingenieure GmbH

Freilassing

Logo Referenzkunde Danzer Ingenieure

„Pläne und Massenauszüge sind definitiv auf dem neusten Stand.“

Logo Referenzkunde Danzer Ingenieure

Tobias Böhm
Danzer Ingenieure GmbH
Freilassing

mh-Highlights

Maske in mh-BIM, um Beschriftung-Templates anzulegen.

Beschriftung-Templates

Für den Inhalt und die Formatierung der Beschriftung lassen sich unterschiedliche Varianten erstellen. So können Sie einfach die Beschriftung jedes beliebigen Bauteils ändern.

Ein gängiges Beispiel aus der Praxis sind verschiedene Leistungsphasen: In LPH 3 sollen Objekte herstellerneutral beschriftet werden, in LPH 5 sollen Herstellerdaten angezeigt werden.

Indem unterschiedliche Beschriftungsvarianten vordefiniert werden, können Sie auf Knopfdruck die zur jeweiligen Leistungsphase passende Beschriftung verwenden.

Icon für Ansichten kopieren.

Ansichten kopieren

Beschriftungen und Bemaßungen aus einer Ansicht lassen sich ganz einfach in andere Ansichten kopieren. Dies ist gerade bei vielen gleichaufgebauten Stockwerken hilfreich.

Die Beschriftungen und Bemaßungen assoziieren sich dabei neu mit den anderen Bauteilen. Dadurch passen sich die beschrifteten Daten und Maße automatisch an.

Zweigeteiltes Bild mit Planköpfen auf der einen und einer Excel-Tabelle auf der anderen Seite. Dies symbolisiert, dass Planköpfe zentral angepasst werden können.

Excel Im- & Export

Plankopfattribute aller Pläne lassen sich per Excel Im- & Export ganz einfach ausfüllen und nachträglich ändern. Mit wenigen Klicks ist eine Tabelle aller gewünschten Planköpfe erstellt, welche mit Excel schnell bearbeitet werden können. Sind die Attribute eingetragen bzw. geändert, kann die Excel-Datei direkt in mh-BIM importiert werden. Die Plankopfattribute aller ausgewählten Pläne sind angepasst.

mh-Highlights

Bei der Planung von Heizungsnetzen werden Sie durch zahlreiche Funktionen unterstützt.

Maske in mh-BIM, um Beschriftung-Templates anzulegen.

Beschriftung-Templates

Für den Inhalt und die Formatierung der Beschriftung lassen sich unterschiedliche Varianten erstellen. So können Sie einfach die Beschriftung jedes beliebigen Bauteils ändern.

Ein gängiges Beispiel aus der Praxis sind verschiedene Leistungsphasen: In LPH 3 sollen Objekte herstellerneutral beschriftet werden, in LPH 5 sollen Herstellerdaten angezeigt werden.

Indem unterschiedliche Beschriftungsvarianten vordefiniert werden, können Sie auf Knopfdruck die zur jeweiligen Leistungsphase passende Beschriftung verwenden.

Ansichten kopieren

Beschriftungen und Bemaßungen aus einer Ansicht lassen sich ganz einfach in andere Ansichten kopieren. Dies ist gerade bei vielen gleichaufgebauten Stockwerken hilfreich.

Die Beschriftungen und Bemaßungen assoziieren sich dabei neu mit den anderen Bauteilen. Dadurch passen sich die beschrifteten Daten und Maße automatisch an.

Excel Im- & Export

Plankopfattribute aller Pläne lassen sich per Excel Im- & Export ganz einfach ausfüllen und nachträglich ändern. Mit wenigen Klicks ist eine Tabelle aller gewünschten Planköpfe erstellt, welche mit Excel schnell bearbeitet werden können. Sind die Attribute eingetragen bzw. geändert, kann die Excel-Datei direkt in mh-BIM importiert werden. Die Plankopfattribute aller ausgewählten Pläne sind angepasst.

Vorteile der Planerstellung

  • Beschriftungen sind immer aktuell. Auch bei Änderungen passen sich diese automatisch an.
  • Zuverlässiger IFC-Export, der sich in zahlreichen BIM-Projekten bewährt hat.
  • Detailgrad und Informationstiefe der Pläne können schnell geändert werden.
  • Plankopfattribute lassen sich bequem über Excel ausfüllen.

Vorteile der Planerstellung

  • Beschriftungen sind immer aktuell. Auch bei Änderungen passen sich diese automatisch an.
  • Zuverlässiger IFC-Export, der sich in zahlreichen BIM-Projekten bewährt hat.
  • Detailgrad und Informationstiefe der Pläne können schnell geändert werden.
  • Plankopfattribute lassen sich bequem über Excel ausfüllen.
