Abwasserplanung
Mit mh-BIM konstruieren und koordinieren Sie Abwassersysteme kleiner, mittlerer und größter Bauvorhaben in einem einzigen 3D-Modell und können dieses zu jeder Zeit in Sekunden berechnen. So beschleunigen Sie Ihre Abwasserplanung.
Abwassernetze einfach planen
- Konstruktion in 3D direkt mit Gefälle.
- Höhenkoten und Leitungstypen werden automatisch ermittelt.
- Berechnung nach DIN1986-100 und DIN EN 12056.
- Automatische Anbindung für schnelle Berechnung.
- Formteile generieren sich automatisch.
- BIM einfach umgesetzt.
Abwassernetze einfach planen
- Konstruktion in 3D direkt mit Gefälle.
- Höhenkoten und Leitungstypen werden automatisch ermittelt.
- Berechnung nach DIN1986-100 und DIN EN 12056.
Abwassernetze konstruieren & berechnenn
Konstruieren und Berechnen in einem einzigen, stockwerksübergreifenden 3D-Modell – egal wie groß das Abwassernetz ist..
Konstruieren in 3D
Bei der Abwasserplanung konstruieren Sie Schmutz-, Regen- & Mischwasser- sowie Lüftungsleitungen mit Gefälle in einem einzigen 3D-Modell. Da das Modell alle Stockwerke beinhaltet, sind Steigstränge über alle Stockwerke hinweg schnell gezeichnet.
Für eine genauere Konstruktion lässt sich das Modell jederzeit so drehen, wie Sie es möchten. In der Draufsicht zu planen und dann z.B. für übereinanderliegende Leitungen in die Isometrie oder Seitenansicht zu wechseln ist jederzeit und sofort möglich. So können Kollisionen direkt vermieden werden.
Grundlage für die einfache Konstruktion bilden die Systemlinien. Mit diesen zeichnen Sie lediglich den gewünschten Trassenverlauf ein, ohne dabei auf Details (z.B. Hersteller oder Abmessungen) oder konkrete Formteile eingehen zu müssen. Den Rest übernimmt die Berechnung.
Berechnen nach DIN 1986-100 und DIN EN 12056
Mit nur einem Klick wird das komplette Abwassernetz berechnet und ausgelegt. Aus den einfachen Systemlinien generieren sich automatisch die richtigen Bauteile (Rohre und Formteile), welche korrekt dimensioniert und ausgelegt werden. Selbstverständlich werden vorgegebene Dimensionen der Rohre oder Komponenten berücksichtigt, z.B. für Sanierungen oder Anlagenerweiterungen.
Die Ergebnisse der Abwassernetzberechnung werden auf die Einhaltung der Mindestgefälle, Mindestgeschwindigkeit und zulässigen Füllungsgrade gemäß DIN 1986-100 bzw. DIN EN 12056 überprüft.
Berechnungs-Feature
- Rohre werden je nach Leitungstyp automatisch scheitel- oder sohlengleich ausgerichtet.
- Lüftungsarten (Haupt-, Sekundär-, Neben- und Umlüftungen) werden automatisch ermittelt.
- Leitungstypen (Schmutz-, Misch-, Regenwasser- und Lüftungsleitungen) werden automatisch ermittelt.
- Nennweitenermittlung von Schmutz-, Regen- und Mischwasserleitungen sowie von Lüftungsleitungen.
- Prüfung auf fehlende Be- & Entlüftungsleitungen sowie korrekter Dimensionierung.
- Ermittlung der Volumenströme von Hebeanlage sowie des Pumpenförderstroms Qp inkl. Gleichzeitigkeitsbetrachtung.
- Automatische Ermittlung des Regenwasserabflusses Qrw.
- Einhaltung des Mindestgefälles, -geschwindigkeit und des zulässigen Füllungsgrads.
Abwassernetze konstruieren & berechnenn
Konstruieren und Berechnen in einem einzigen, stockwerksübergreifenden 3D-Modell – egal wie groß das Abwassernetz ist..
Konstruieren in 3D
Bei der Abwasserplanung konstruieren Sie Schmutz-, Regen- & Mischwasser- sowie Lüftungsleitungen mit Gefälle in einem einzigen 3D-Modell. Da das Modell alle Stockwerke beinhaltet, sind Steigstränge über alle Stockwerke hinweg schnell gezeichnet.
Für eine genauere Konstruktion lässt sich das Modell jederzeit so drehen, wie Sie es möchten. In der Draufsicht zu planen und dann z.B. für übereinanderliegende Leitungen in die Isometrie oder Seitenansicht zu wechseln ist jederzeit und sofort möglich. So können Kollisionen direkt vermieden werden.
Grundlage für die einfache Konstruktion bilden die Systemlinien. Mit diesen zeichnen Sie lediglich den gewünschten Trassenverlauf ein, ohne dabei auf Details (z.B. Hersteller oder Abmessungen) oder konkrete Formteile eingehen zu müssen. Den Rest übernimmt die Berechnung.
Berechnen nach DIN 1986-100 und DIN EN 12056
Mit nur einem Klick wird das komplette Abwassernetz berechnet und ausgelegt. Aus den einfachen Systemlinien generieren sich automatisch die richtigen Bauteile (Rohre und Formteile), welche korrekt dimensioniert und ausgelegt werden. Selbstverständlich werden vorgegebene Dimensionen der Rohre oder Komponenten berücksichtigt, z.B. für Sanierungen oder Anlagenerweiterungen.
Die Ergebnisse der Abwassernetzberechnung werden auf die Einhaltung der Mindestgefälle, Mindestgeschwindigkeit und zulässigen Füllungsgrade gemäß DIN 1986-100 bzw. DIN EN 12056 überprüft.
Berechnungs-Feature
- Rohre werden je nach Leitungstyp automatisch scheitel- oder sohlengleich ausgerichtet.
- Lüftungsarten (Haupt-, Sekundär-, Neben- und Umlüftungen) werden automatisch ermittelt.
- Leitungstypen (Schmutz-, Misch-, Regenwasser- und Lüftungsleitungen) werden automatisch ermittelt.
- Nennweitenermittlung von Schmutz-, Regen- und Mischwasserleitungen sowie von Lüftungsleitungen.
„Mit mh-BIM können wir das gesamte Gebäude-Modell in 3D bearbeiten und somit die HKLS-Gewerke optimal koordinieren. Das erwies der Schmutzwasserplanung als sehr komfortabel. Vor allem wegen des Gefälles kam es hier während der Koordination der Rohrleitungen häufig zu Kollisionen. Durch das Zeichnen in 3D ist es einfacher, diese bereits beim Konstruieren zu vermeiden.“
Antje Amtsfeld
HPS Hain GmbH & Co. KG
Wiesbaden
„Mit mh-BIM können wir das gesamte Gebäude-Modell in 3D bearbeiten und somit die HKLS-Gewerke optimal koordinieren. Das erwies der Schmutzwasserplanung als sehr komfortabel. Vor allem wegen des Gefälles kam es hier während der Koordination der Rohrleitungen häufig zu Kollisionen. Durch das Zeichnen in 3D ist es einfacher, diese bereits beim Konstruieren zu vermeiden.“
Antje Amtsfeld
HPS Hain GmbH & Co. KG
Wiesbaden
Konstruktion in der Abwasserplanung leicht gemacht
Zahlreiche Funktionen erleichtern die Konstruktion, vermeiden Kollisionen und sichern so eine hohe Qualität.
Zeichnen im Gefälle & automatische Höhenkoten
Gefälleleitungen zeichnen Sie direkt mit dem passenden Gefälle in 3D. So vermeiden Sie Kollisionen frühzeitig und können die Verbraucher einfach anbinden.
Höhenkoten können jederzeit per Knopfdruck ermittelt und eingeblendet werden. Geben Sie dafür lediglich die Stellen an, an welchen ein bestimmter Höhenbezug ausgegeben werden soll. Bei Änderungen passt sich der Wert automatisch an.

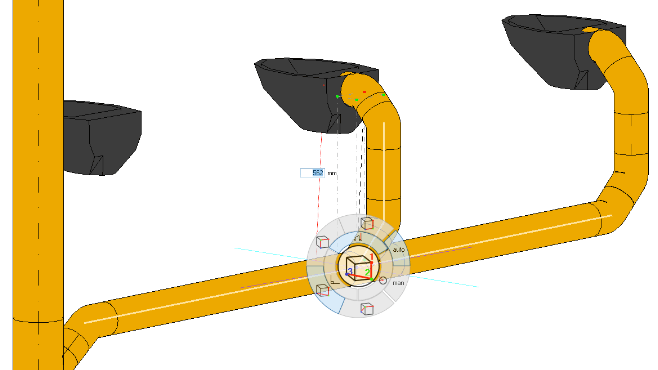

Verbraucher automatisch anbinden
Verbraucher lassen sich entweder automatisch, teilautomatisiert oder manuell anbinden. Durch das automatische Anbinden können erste Berechnungen ohne viel Aufwand durchgeführt werden, was gerade in frühen Phasen interessant ist. Bei der teilautomatisierten Variante entscheiden Sie mit welchen Formstücken und von welcher Richtung angebunden wird. Möchten Sie die Anbindung selbst zeichnen, werden Sie durch hilfreiche Funktionen (z.B. 3D-Kubus) unterstützt.
BIM-Objekte
Viele Objekte (z.B. Sanitärgegenstände) stehen für eine genauere Darstellung direkt zur Verfügung. Für eine detailliertere Planung haben Sie zudem die Möglichkeit, originale 3D-Objekte der Hersteller via IFC oder 3D-DWG einzulesen und in Ihrem Modell und Ihren Plänen darzustellen.
Konstruktion in der Abwasserplanung leicht gemacht
Zahlreiche Funktionen erleichtern die Konstruktion, vermeiden Kollisionen und sichern so eine hohe Qualität.
Höchste Qualität durch iterativen Workflow
Entwickeln Sie das Modell kontinuierlich in einem iterativen Prozess weiter und behalten Sie stets den Überblick.
Trink- und Abwasser gemeinsam planen
Trink- und Abwassernetze werden gemeinsam in einer einzigen Zeichnung bearbeitet, wodurch keine Datenübernahmen zwischen beiden Berechnungsmodulen erforderlich sind. Nachträgliche Änderungen sind somit einfach und effektiv durchzuführen. Optional kann das Trinkwasser- bzw. Abwassernetzt einzeln oder beide gemeinsam dargestellt werden. Auch andere Gewerke lassen sich während der Planung einblenden, um Kollisionen vorab zu vermeiden.
Konstruktion & Berechnung in einem
Bei mh-BIM können Sie jederzeit und immer wieder Ihr Abwassernetz berechnen. So ist ein kontinuierlicher und iterativer Prozess von konstruieren, berechnen, analysieren, Kollisionen erkennen sowie beheben, optimieren und ändern möglich.
Eine Berechnung dauert nur wenige Sekunden, prüft das komplette Projekt auf Fehler (z.B. Vermaschungen) und passt Ihr Modell sowie Berechnungsergebnisse, Beschriftungen, Pläne, Massenauszüge an die neuen Gegebenheiten an. Dadurch sind Ihre Abgabedokumente jederzeit aktuell, was eine hohe Qualität sicherstellt.
Das wechselseitige Zusammenspiel aus Zeichnen, Berechnen und Visualisieren der Ergebnisse hilft Ihnen den Überblick zu behalten und die richtigen Entscheidungen zu treffen. So sind auch Änderungen schnell eingepflegt und berechnet.
Änderungen in der Abwasserplanung
Um Daten (z.B. Rohrmaterial) nachträglich zu ändern, stehen flexible Änderungsfunktionen zur Verfügung. Mit diesen können die Daten stockwerkübergreifend im kompletten Netz sekundenschnell verändert werden. Mit Hilfe von Auswahlsätzen ist es möglich, über beliebige Eigenschaften zu filtern und so die zu ändernden Objekte zielgerichtet auszuwählen.
Auch konstruktive Änderungen sind Dank der Systemlinien schnell umgesetzt, da sich die Bauteile automatisch redimensionieren. Verändert sich z.B. die Geschosshöhen, sind alle horizontalen Leitungen schnell in der z-Richtung verschoben und angepasst.
Planerstellung & Massenauszug
Jegliche Abgabedokumente wie z.B. Pläne und Massenauszüge sind direkt mit dem Modell verknüpft. Die darin enthaltenen Daten und Beschriftungen passen sich automatisch an und sind immer auf dem aktuellen Stand des Modells. So ist sichergestellt, dass Sie keine veralteten Sanitär-Pläne, oder Entwässerungsgesuche ausgeben oder vergessen Änderungen in den Beschriftungen nachzuführen.
Ihr Modell lässt sich als IFC-Datei weitergeben, was sich in zahlreichen BIM-Projekten bewährt hat. Das Modell und daraus erstellen Ansichten und Pläne können als PDF, 2D-DWG oder 3D-DWG-Datei exportiert werden.
Für Massenauszüge stehen vorbereite Listen bereit. Über individuell erstellte Filter können beliebige Material-Listen erzeugt und als XLS-Datei exportiert werden.
Höchste Qualität durch iterativen Workflow
Entwickeln Sie das Modell kontinuierlich in einem iterativen Prozess weiter und behalten Sie stets den Überblick.
Trink- und Abwassernetze werden gemeinsam in einer einzigen Zeichnung bearbeitet, wodurch keine Datenübernahmen zwischen beiden Berechnungsmodulen erforderlich sind. Nachträgliche Änderungen sind somit einfach und effektiv durchzuführen. Optional kann das Trinkwasser- bzw. Abwassernetzt einzeln oder beide gemeinsam dargestellt werden. Auch andere Gewerke lassen sich während der Planung einblenden, um Kollisionen vorab zu vermeiden.
Bei mh-BIM können Sie jederzeit und immer wieder Ihr Abwassernetz berechnen. So ist ein kontinuierlicher und iterativer Prozess von konstruieren, berechnen, analysieren, Kollisionen erkennen sowie beheben, optimieren und ändern möglich.
Eine Berechnung dauert nur wenige Sekunden, prüft das komplette Projekt auf Fehler (z.B. Vermaschungen) und passt Ihr Modell sowie Berechnungsergebnisse, Beschriftungen, Pläne, Massenauszüge an die neuen Gegebenheiten an. Dadurch sind Ihre Abgabedokumente jederzeit aktuell, was eine hohe Qualität sicherstellt.
Das wechselseitige Zusammenspiel aus Zeichnen, Berechnen und Visualisieren der Ergebnisse hilft Ihnen den Überblick zu behalten und die richtigen Entscheidungen zu treffen. So sind auch Änderungen schnell eingepflegt und berechnet.
Um Daten (z.B. Rohrmaterial) nachträglich zu ändern, stehen flexible Änderungsfunktionen zur Verfügung. Mit diesen können die Daten stockwerkübergreifend im kompletten Netz sekundenschnell verändert werden. Mit Hilfe von Auswahlsätzen ist es möglich, über beliebige Eigenschaften zu filtern und so die zu ändernden Objekte zielgerichtet auszuwählen.
Auch konstruktive Änderungen sind Dank der Systemlinien schnell umgesetzt, da sich die Bauteile automatisch redimensionieren. Verändert sich z.B. die Geschosshöhen, sind alle horizontalen Leitungen schnell in der z-Richtung verschoben und angepasst.
Jegliche Abgabedokumente wie z.B. Pläne und Massenauszüge sind direkt mit dem Modell verknüpft. Die darin enthaltenen Daten und Beschriftungen passen sich automatisch an und sind immer auf dem aktuellen Stand des Modells. So ist sichergestellt, dass Sie keine veralteten Sanitär-Pläne, oder Entwässerungsgesuche ausgeben oder vergessen Änderungen in den Beschriftungen nachzuführen.
Ihr Modell lässt sich als IFC-Datei weitergeben, was sich in zahlreichen BIM-Projekten bewährt hat. Das Modell und daraus erstellen Ansichten und Pläne können als PDF, 2D-DWG oder 3D-DWG-Datei exportiert werden.
Für Massenauszüge stehen vorbereite Listen bereit. Über individuell erstellte Filter können beliebige Material-Listen erzeugt und als XLS-Datei exportiert werden.
mh-Highlights
Bei der Planung von Trink- & Abwassernetzen werden Sie durch zahlreiche Funktionen unterstützt.
Analyse-& Filter
Analysieren Sie Ihr komplettes Netz nach beliebigen Bauteilen (z.B. Bodenabläufe, Rohre, Leitungstypen) oder beliebigen Eingabewerten bzw. Berechnungsergebnissen. So ist sofort ersichtlich, wo z.B. welcher Füllungsgrad besteht oder welche effektiven Strömungsgeschwindigkeiten herrschen. Durch die farbliche Darstellung der analysierten Daten direkt im Modell, können Sie dies einfach visuell überprüfen.
Sehr hilfreich ist auch die Möglichkeit Bauteile zu filtern, um schnell eine Liste über z.B. alle Hebeanlagen mit der jeweiligen DN aus einem bestimmten Gebäudeteil zu erhalten. Die Filter-Liste ist mit dem Modell verknüpft, somit immer auf dem aktuellen Stand und lässt sich als XLSX-Datei exportieren.
Leistungsphasenorientierter Detailgrad
Ob Ein-, Zwei oder Vierstrich- oder Volumen-Darstellung, dank der Systemlinien können Sie jederzeit in die gewünschte Darstellungsart wechseln. Bei z.B. Verbrauchern oder Komponenten ist es möglich, von einer Symboldarstellung auf eine realistische Darstellung zu wechseln. Auch individuelle Darstellungen sowie anspruchsvolle Layer-Vorgaben sind abbildbar. Diese können mit der Import-Funktion bequem aus Vorgabedateien eingelesen und übernommen werden.
Mit Hilfe von Templates sind Beschriftungen schnell mit der relevanten Informationstiefe angereichert und an die jeweilige Leistungsphase angepasst.
Multi- & Splitlevel-Ausschnitte
Erstellen Sie beliebige Ausschnitte auf unterschiedlichen Geschosshöhen. So können Sie Leitungsführungen auf verschiedenen Höhenbereichen ganz einfach im Plan abbilden. Dies ist vor allem bei unterschiedlichen Geschosshöhen hilfreich.
Zudem behalten Sie durch beliebig definierbare Ausschnitte auch bei komplizierten Schachtausfädelungen den Überblick.
mh-Highlights
Bei der Planung von Heizungsnetzen werden Sie durch zahlreiche Funktionen unterstützt.
Analyse-& Filter
Analysieren Sie Ihr komplettes Netz nach beliebigen Bauteilen (z.B. Bodenabläufe, Rohre, Leitungstypen) oder beliebigen Eingabewerten bzw. Berechnungsergebnissen. So ist sofort ersichtlich, wo z.B. welcher Füllungsgrad besteht oder welche effektiven Strömungsgeschwindigkeiten herrschen. Durch die farbliche Darstellung der analysierten Daten direkt im Modell, können Sie dies einfach visuell überprüfen.
Sehr hilfreich ist auch die Möglichkeit Bauteile zu filtern, um schnell eine Liste über z.B. alle Hebeanlagen mit der jeweiligen DN aus einem bestimmten Gebäudeteil zu erhalten. Die Filter-Liste ist mit dem Modell verknüpft, somit immer auf dem aktuellen Stand und lässt sich als XLSX-Datei exportieren.
Leistungsphasenorientierter Detailgrad
Ob Ein-, Zwei oder Vierstrich- oder Volumen-Darstellung, dank der Systemlinien können Sie jederzeit in die gewünschte Darstellungsart wechseln. Bei z.B. Verbrauchern oder Komponenten ist es möglich, von einer Symboldarstellung auf eine realistische Darstellung zu wechseln. Auch individuelle Darstellungen sowie anspruchsvolle Layer-Vorgaben sind abbildbar. Diese können mit der Import-Funktion bequem aus Vorgabedateien eingelesen und übernommen werden.
Mit Hilfe von Templates sind Beschriftungen schnell mit der relevanten Informationstiefe angereichert und an die jeweilige Leistungsphase angepasst.
Multi- & Splitlevel-Ausschnitte
Erstellen Sie beliebige Ausschnitte auf unterschiedlichen Geschosshöhen. So können Sie Leitungsführungen auf verschiedenen Höhenbereichen ganz einfach im Plan abbilden. Dies ist vor allem bei unterschiedlichen Geschosshöhen hilfreich.
Zudem behalten Sie durch beliebig definierbare Ausschnitte auch bei komplizierten Schachtausfädelungen den Überblick.
Vorteile der Abwasserplanung in mh-BIM
- 3D-Gesamtmodell
Alles in einem Modell – separate Stockwerksplanung entfällt - Integrierte Berechnung
Jederzeit sekundenschnell berechnen- ohne Schnittstellen - Zeichnen im Gefälle
Einfach anbinden und Kollisionen vermeiden
- Flexible Darstellung
Bauteile passen sich bei neuen Gegebenheiten automatisch an - Dynamische Bauteile
Bauteile passen sich bei neuen Gegebenheiten automatisch an - Automatische Höhenkoten
Höhenkoten werden modellbasiert ermittelt
Vorteile der Abwassernetzplanung in mh-BIM
- 3D-Gesamtmodell
Alles in einem Modell – separate Stockwerksplanung entfällt - Integrierte Berechnung
Jederzeit sekundenschnell berechnen- ohne Schnittstellen - Zeichnen im Gefälle
Einfach anbinden und Kollisionen vermeiden
