Elektrokonstruktion

Q: Wie koordiniert man Elektroinstallationen mit anderen TGA-Gewerken kollisionsfrei im BIM-Modell?

In TGA-Projekten konkurrieren Elektrotrassen, Lueftungskanaele, Heizungsrohre und Sanitärleitungen um denselben Platz, besonders in Deckenbereichen und Schaechten. Werden die Gewerke isoliert voneinander geplant, entstehen Kollisionen, Nachtraege und Bauverzoegerungen. Eine gewerkeuebergreifende 3D-Koordination bereits in der Planungsphase ist deshalb entscheidend. Mit mh-BIM von mh-software werden Elektroinstallationen gemeinsam mit HKLS-Gewerken in einem zentralen 3D-Modell geplant. Kollisionen koennen so direkt erkannt und fruehzeitig behoben werden.

Q: Wie werden Elektroinstallationen in BIM-Projekten geplant und als IFC-konforme Modelle bereitgestellt?

In BIM-Projekten muessen Elektroinstallationen als strukturierte 3D-Objekte mit eindeutiger IFC-Klassifizierung und Attributen (z. B. Typ, Einbauort, technische Daten) modelliert werden. Reine 2D-Planung ist dafuer nicht ausreichend. Die Objekte sind IFC-konform zu klassifizieren und gewerkeuebergreifend zu koordinieren. Mit mh-BIM von mh-software werden Elektrokomponenten im zentralen 3D-Modell verwaltet, IFC-konform klassifiziert und mit anderen Gewerken abgeglichen. Kollisionen koennen direkt im Modell geprueft und behoben werden.

Q: Wie werden Massenauszuege und Stuecklisten fuer Elektroinstallationen erstellt?

Fuer die Ausschreibung und Dokumentation von Elektroinstallationen werden Stuecklisten nach Bauteiltyp, Anzahl, Einbauort und weiteren Eigenschaften benoetigt. Wer diese manuell aus Plaenen ableitet, riskiert Fehler und Inkonsistenzen, besonders wenn sich das Modell noch aendert. Sinnvoll ist eine direkte Ableitung der Mengen aus dem Planungsmodell. Mit mh-BIM von mh-software werden Elektro-Mengen direkt aus dem 3D-Modell abgeleitet. Objekte lassen sich gezielt filtern (z. B. nach Typ, Bereich oder Nutzung), sodass Massenauszuege und Bestelllisten automatisch erzeugt werden und jederzeit dem aktuellen Planungsstand entsprechen.

Mit mh-BIM konstruieren und koordinieren Sie Elektroinstallationen direkt im 3D-Gesamtmodell – gemeinsam mit allen anderen Gewerken. So behalten Sie die Übersicht, vermeiden Kollisionen und planen in einem durchgängigen digitalen Gebäudemodell schnell und effizient.

Elektroinstallationen einfach geplant

Elektro-Objekte einfach im Grundriss platzieren.
Kollisionsprüfung mit den anderen TGA-Gewerken im 3D-Gesamtmodell.
2D- oder 3D-Planung – beides ist möglich.
2D-Symbole und 3D-Objekte selbst erstellen oder über DWG/IFC einlesen.
Stücklisten und Massenauszüge über Filter einfach erzeugen.
BIM-konform mit IFC-Export und -Klassifizierung.

Elektroinstallationen einfach geplant

Elektro-Objekte einfach im Grundriss platzieren.
Kollisionsprüfung mit den anderen TGA-Gewerken im 3D-Gesamtmodell.
2D- oder 3D-Planung – beides ist möglich.

Weitere Vorteile

2D-Symbole und 3D-Objekte selbst erstellen oder über DWG/IFC einlesen.
Stücklisten und Massenauszüge über Filter einfach erzeugen.
BIM-konform mit IFC-Export und -Klassifizierung.

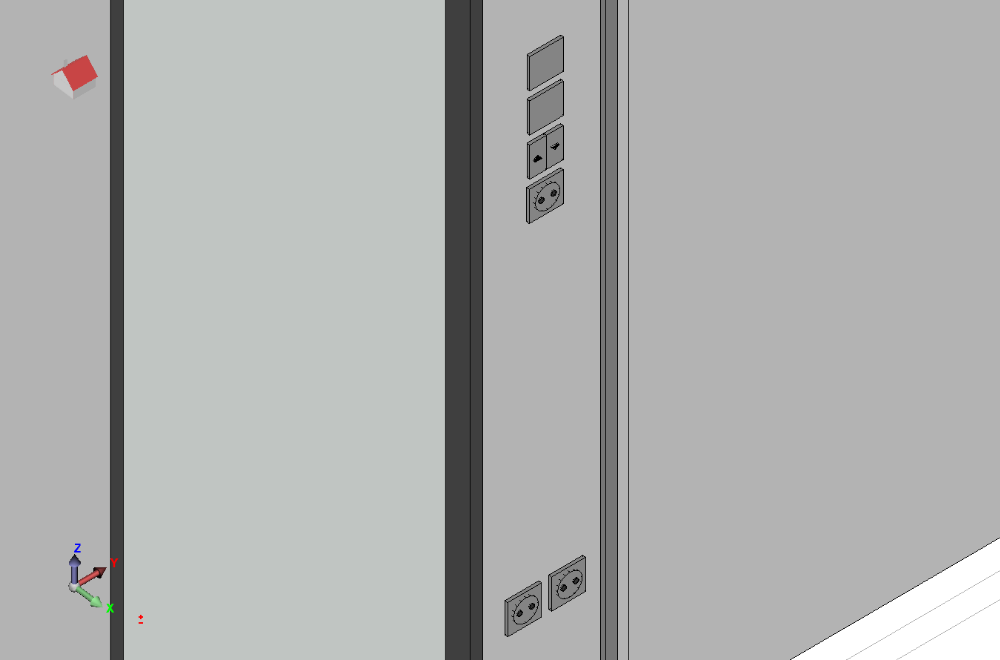

Elektro-Objekte konstruieren & koordinieren

Konstruieren und koordinieren Sie Elektroinstallationen in einem einzigen 3D-Modell – egal wie groß das Gebäude ist.

Konstruieren im 3D-Gesamtmodell

Alle Elektro-Objekte lassen sich in einem einzigen 3D-Modell platzieren. So können Sie die Objekte stockwerksweise oder über mehrere Etagen hinweg koordinieren – ideal für Leuchten, Verteiler oder Steckdosengruppen.

Das Modell lässt sich flexibel drehen und in verschiedene Ansichten wechseln: Draufsicht, Seitenansicht oder Isometrie – für eine präzise Platzierung auch in engen oder schwierigen Bereichen.

Für die Trassenplanung kann das mh-Modul Luftkanalnetzplanung verwendet werden.

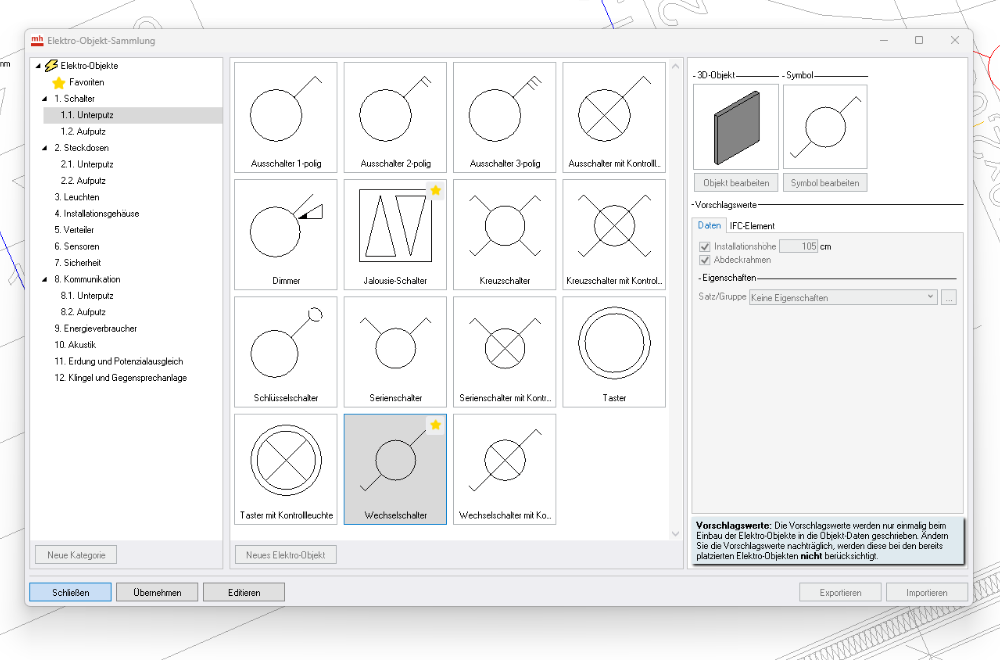

Elektro-Objekte effizient verwalten

2D- und 3D-Darstellung: Elektro-Objekte können als Symbol oder 3D-Objekt angezeigt werden.
Zentrale Bibliothek: Alle Elektro-Objekte werden in einer Bibliothek verwaltet. Diese kann durch selbst erstellte oder importierte Objekte ergänzt werden.
Schnelle Anpassungen: Änderungen an einem Objekt (z.B. Größe einer Leuchte) lassen sich selektiv auf andere Instanzen übertragen.
Massenauszüge & Bestelllisten: Die Objekte lassen sich nach beliebigen Kriterien filtern, was die Bestellung oder Dokumentation erleichtert.
BIM-konform und koordinierbar: Kollisionen zwischen Elektro-Objekten und anderen Gewerken werden direkt im 3D-Modell erkannt.

Elektro-Objekte konstruieren & koordinieren

Konstruieren und koordinieren Sie Elektroinstallationen in einem einzigen 3D-Modell – egal wie groß das Gebäude ist.

Konstruieren im 3D-Gesamtmodell

Alle Elektro-Objekte lassen sich in einem einzigen 3D-Modell platzieren. So können Sie die Objekte stockwerksweise oder über mehrere Etagen hinweg koordinieren – ideal für Leuchten, Verteiler oder Steckdosengruppen.

Das Modell lässt sich flexibel drehen und in verschiedene Ansichten wechseln: Draufsicht, Seitenansicht oder Isometrie – für eine präzise Platzierung auch in engen oder schwierigen Bereichen.

Für die Trassenplanung kann das mh-Modul Luftkanalnetzplanung verwendet werden.

Elektro-Objekte effizient verwalten

2D- und 3D-Darstellung: Elektro-Objekte können als Symbol oder 3D-Objekt angezeigt werden.
Zentrale Bibliothek: Alle Elektro-Objekte werden in einer Bibliothek verwaltet. Diese kann durch selbst erstellte oder importierte Objekte ergänzt werden.
Schnelle Anpassungen: Änderungen an einem Objekt (z.B. Größe einer Leuchte) lassen sich selektiv auf andere Instanzen übertragen.
Massenauszüge & Bestelllisten: Die Objekte lassen sich nach beliebigen Kriterien filtern, was die Bestellung oder Dokumentation erleichtert.
BIM-konform und koordinierbar: Kollisionen zwischen Elektro-Objekten und anderen Gewerken werden direkt im 3D-Modell erkannt.

„Nicht nur in der Vergangenheit, auch in Zukunft wird uns mh-BIM den Planungsalltag wesentlich erleichtern.“

Thomas Morgner

Delta-i Ingenieurgesellschaft mbH

Berlin

„Nicht nur in der Vergangenheit, auch in Zukunft wird uns mh-BIM den Planungsalltag wesentlich erleichtern.“

Thomas Morgner
Delta-i Ingenieurgesellschaft mbH
Berlin

mh-Highlights

Bei der Planung von Elektroinstallationen werden Sie durch zahlreiche Funktionen unterstüzt.

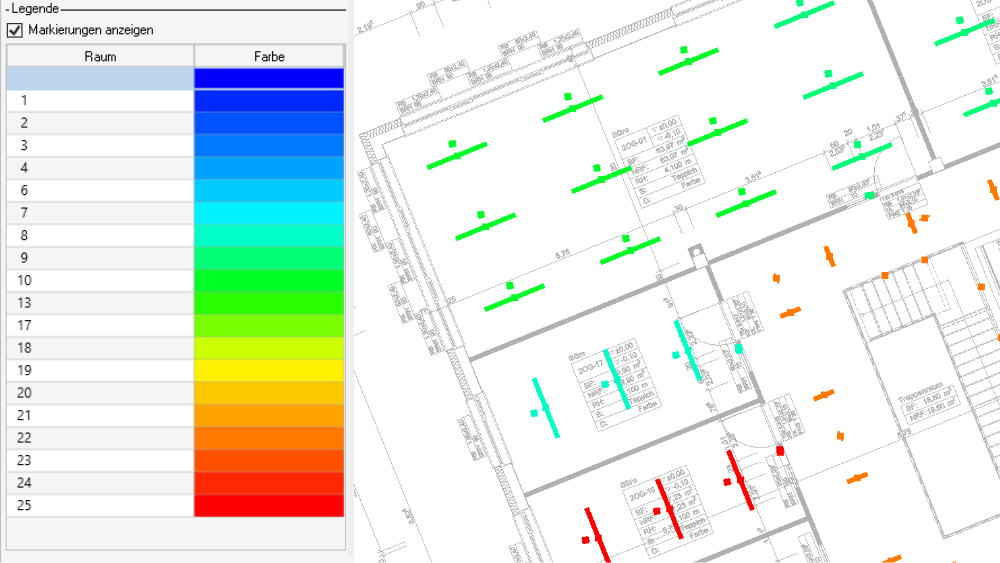

Analyse-& Filter

Analysieren Sie Ihr Elektronetz gezielt nach Bauteiltypen (z. B. Steckdosen, Schalter, Leuchten) oder Eigenschaften. Gefilterte Ergebnisse werden farblich im Modell dargestellt und lassen sich zur Auswertung oder Dokumentation nutzen.

Sehr hilfreich ist auch die Möglichkeit Bauteile zu filtern, um schnell eine Liste über z.B. alle Steckdosen aus einem bestimmten Gebäudeteil zu erhalten.

Mehr zur Analyse

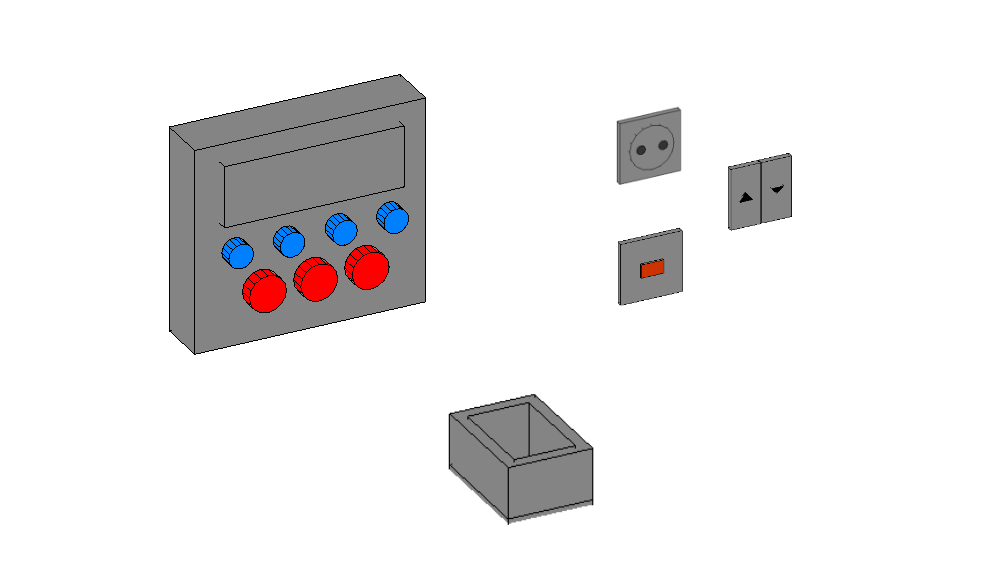

3D-Objekte erstellen mit 3D-MiniCAD

Mit 3D-MiniCAD lassen sich beliebige 3D-Objekte, wie z.B. Verteilschränke oder Bodendosen erstellen. Diese werden in einem Katalog zentral verwaltet und können so immer wieder verwendet werden. Änderungen an einem Objekt werden gezielt auf andere Instanzen übertragen, was Wiederholarbeiten reduziert.

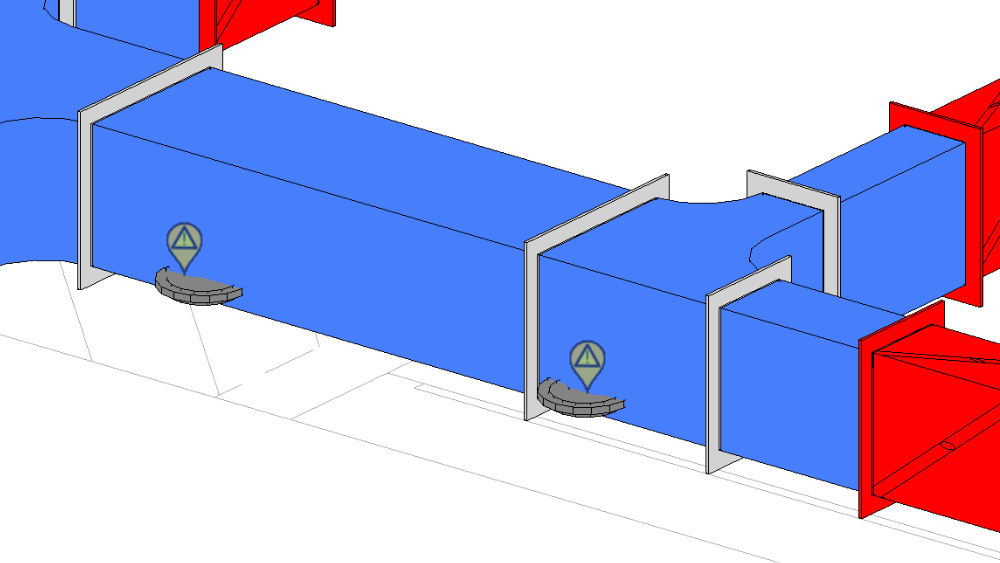

IFC, BIM und Kollisionsprüfung

Alle Elektro-Objekte sind BIM-fähig und lassen sich über IFC klassifizieren. Bei der Konstruktion im 3D-Modell erkennen Sie Kollisionen mit anderen Gewerken frühzeitig und vermeiden Planungsfehler.

mh-Highlights

Bei der Planung von Elektroinstallationen werden Sie durch zahlreiche Funktionen unterstützt.

Analyse-& Filter

Analysieren Sie Ihr Elektronetz gezielt nach Bauteiltypen (z. B. Steckdosen, Schalter, Leuchten) oder Eigenschaften. Gefilterte Ergebnisse werden farblich im Modell dargestellt und lassen sich zur Auswertung oder Dokumentation nutzen.

Sehr hilfreich ist auch die Möglichkeit Bauteile zu filtern, um schnell eine Liste über z.B. alle Steckdosen aus einem bestimmten Gebäudeteil zu erhalten.

Mehr zur Analyse

Weitere Highlights

3D-Objekte erstellen mit 3D-MiniCAD

Mit 3D-MiniCAD lassen sich beliebige 3D-Objekte, wie z.B. Verteilschränke oder Bodendosen erstellen. Diese werden in einem Katalog zentral verwaltet und können so immer wieder verwendet werden. Änderungen an einem Objekt werden gezielt auf andere Instanzen übertragen, was Wiederholarbeiten reduziert.

IFC, BIM und Kollisionsprüfung

Alle Elektro-Objekte sind BIM-fähig und lassen sich über IFC klassifizieren. Bei der Konstruktion im 3D-Modell erkennen Sie Kollisionen mit anderen Gewerken frühzeitig und vermeiden Planungsfehler.

Vorteile der Elektroinstallationsplanung

Minimalistisch einfach
Nur die Funktionen, welche Sie wirklich brauchen.
3D-Gesamtmodell
Alles in einem Modell – separate Stockwerksplanung entfällt.
Schnelle Änderungen
Anpassungen von Daten oder der Darstellung sind schnell durchgeführt.

Koordination aller Gewerke
Kollisionen zwischen Elektro und HKLS werden direkt erkannt.
Dynamische Ansicht
Zwischen 2D- oder 3D-Planung situativ wechseln.
Massenauszüge & Bestelllisten
Alle relevanten Daten können gefiltert und für Massenauszüge oder Bestelllisten genutzt werden.

Jetzt testen

Beraten lassen

Vorteile der Elektroinstallationsplanung

Minimalistisch einfach
Nur die Funktionen, welche Sie wirklich brauchen.
3D-Gesamtmodell
Alles in einem Modell – separate Stockwerksplanung entfällt.
Schnelle Änderungen
Anpassungen von Daten oder der Darstellung sind schnell durchgeführt.

Weitere Vorteile

Koordination aller Gewerke
Kollisionen zwischen Elektro und HKLS werden direkt erkannt.
Dynamische Ansicht
Zwischen 2D- oder 3D-Planung situativ wechseln.
Massenauszüge & Bestelllisten
Alle relevanten Daten können gefiltert und für Massenauszüge oder Bestelllisten genutzt werden.

Jetzt testen

Beraten lassen

Häufige Fragen

Wie koordiniert man Elektroinstallationen mit anderen TGA-Gewerken kollisionsfrei im BIM-Modell?

In TGA-Projekten konkurrieren Elektrotrassen, Lüftungskanäle, Heizungsrohre und Sanitärleitungen um denselben Platz, besonders in Deckenbereichen und Schächten. Werden die Gewerke isoliert voneinander geplant, entstehen Kollisionen, Nachträge und Bauverzögerungen. Eine gewerkeübergreifende 3D-Koordination bereits in der Planungsphase ist deshalb entscheidend. Mit mh-BIM von mh-software werden Elektroinstallationen gemeinsam mit HKLS-Gewerken in einem zentralen 3D-Modell geplant. Kollisionen können so direkt erkannt und frühzeitig behoben werden.

Wie werden Elektroinstallationen in BIM-Projekten geplant und als IFC-konforme Modelle bereitgestellt?

In BIM-Projekten müssen Elektroinstallationen als strukturierte 3D-Objekte mit eindeutiger IFC-Klassifizierung und Attributen (z. B. Typ, Einbauort, technische Daten) modelliert werden. Reine 2D-Planung ist dafür nicht ausreichend. Die Objekte sind IFC-konform zu klassifizieren und gewerkeübergreifend zu koordinieren. Mit mh-BIM von mh-software werden Elektrokomponenten im zentralen 3D-Modell verwaltet, IFC-konform klassifiziert und mit anderen Gewerken abgeglichen. Kollisionen können direkt im Modell geprüft und behoben werden.

Wie werden Massenauszüge und Stücklisten für Elektroinstallationen erstellt?

Für die Ausschreibung und Dokumentation von Elektroinstallationen werden Stücklisten nach Bauteiltyp, Anzahl, Einbauort und weiteren Eigenschaften benötigt. Wer diese manuell aus Plänen ableitet, riskiert Fehler und Inkonsistenzen, besonders wenn sich das Modell noch ändert. Sinnvoll ist eine direkte Ableitung der Mengen aus dem Planungsmodell. Mit mh-BIM von mh-software werden Elektro-Mengen direkt aus dem 3D-Modell abgeleitet. Objekte lassen sich gezielt filtern (z. B. nach Typ, Bereich oder Nutzung), sodass Massenauszüge und Bestelllisten automatisch erzeugt werden und jederzeit dem aktuellen Planungsstand entsprechen.
